Topologi jaringan menyatakan susunan komputer secara fisik dalam suatu jaringan. Berbagai kemungkinan topologi: bintang, cincin, bus pohon, lengkap, dan tak beraturan. Secara sekilas model untuk keseluruhan topologi ini dapat dilihat pada Gambar 1.

Gambar 1 Macam-macam topologi jaringan.

Empat topologi yang umum dipakai pada LAN yaitu bintang, cincin, bus, dan pohon.

1. Topologi Bintang (Star)

Pada topologi ini terdapat komponen yang bertindak sebagai pusat pengontrol. Semua simpul yang hendak berkomunikasi selalu melalui pusat pengontrol tersebut. Dalam hal ini, pusat pengontrol berupa hub atau swicth.

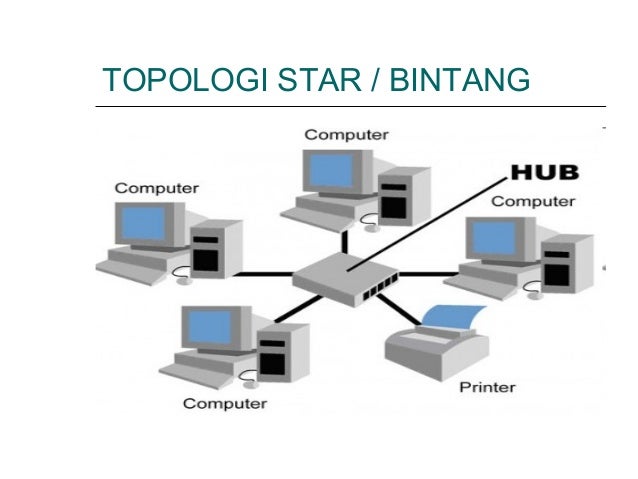

Gambar 2 Topologi bintang.

Kelebihan topologi bintang:

• Mudah dikelola dan dihubungkan (penyebab kegagalan mudah untuk diketahui).
• Kegagalan pada sebuah komputer tidak berpengaruh pada seluruh jaringan.

Kelemahan topologi bintang:

• Kegagalan pada pusat pengontrol akan menyebabkan kegagalan jaringan secara keseluruhan.
• Jika pusat pengontrol berupa hub (bukan berupa switch). kecepatan transmisi menjadi lambat.

2. Topologi Cincin (Ring)

Topologi cincin mirip dengan topologi bus. Informasi dikirim oleh sebuah komputer akan dilewatkan ke media transmisi, melewati satu komputer ke komputer berikutnya.

Gambar 3 Topologi cincin.

Kelemahan topologi cincin terletak pada kegagalan salah satu simpul. Jika ada satu saja simpul yang mengalami kegagalan, maka semua hubungan terputus. Pada topologi bus, kegagalan pada simpul (bukan pada bus) tidak mempengaruhi simpul yang lain.

3. Topologi Bus

Pada topologi ini semua simpul (umumnya komputer) dihubungkan melalui kabel yang disebut bus. Kabel yang digunakan adalah kabel koaksial. Jika seorang pemakai mengirimkan pesan ke seorang pemakai lain maka pesan tersebut akan melalui bus. Setiap komputer perlu membaca alamat dalam pesan. Sekiranya alamat pada pesan cocok dengan alamat komputer pembaca, komputer tersebut akan segera mengambil pesan tersebut.

Gambar 4 Topologi bus.

Topologi bus mempunyai kelemahan:

• Jika kabel utama (bus) putus, maka semua komputer tidak bisa saling berhubungan.

• Jika kabel utama sangat panjang dan terdapat pencarian penyebab masalah menjadi sangat sulit.
• Jika banyak komputer yang aktif (mengirimkan pesan) akan sering terjadi tabrakan sehingga mengakibatkan kecepatan pengiriman data menjadi berkurang

Kelebihan topologi bus:

• Instalasi mudah.
• Biaya murah.

Topologi bus biasa digunakan untuk LAN dengan jumlah komputer yang sedikit. Misalnya, dapat digunakan pada warnet.

4. Topologi Pohon

Topologi pohon sebenarnya merupakan pengembangan dari topologi bintang, dengan salah satu simpul menjadi pengontrol bagi sejumlah simpul yang berada di bawahnya. Contoh model ini diperlihatkan pada Gambar 5.

loading...

Gambar 5 Topologi pohon.

Topologi ini biasa digunakan pada LAN mengingat kemudahan untuk melakukan ekspansi dan mengurangi keruwetan kabel. Dengarn menggunakan sebuah hub tambahan, sejumlah komputer (atau peranti yang lain) dapat dihubungan dengan mudah.
